QQ / QQN
Baiwei ELECTRIC
8544110000

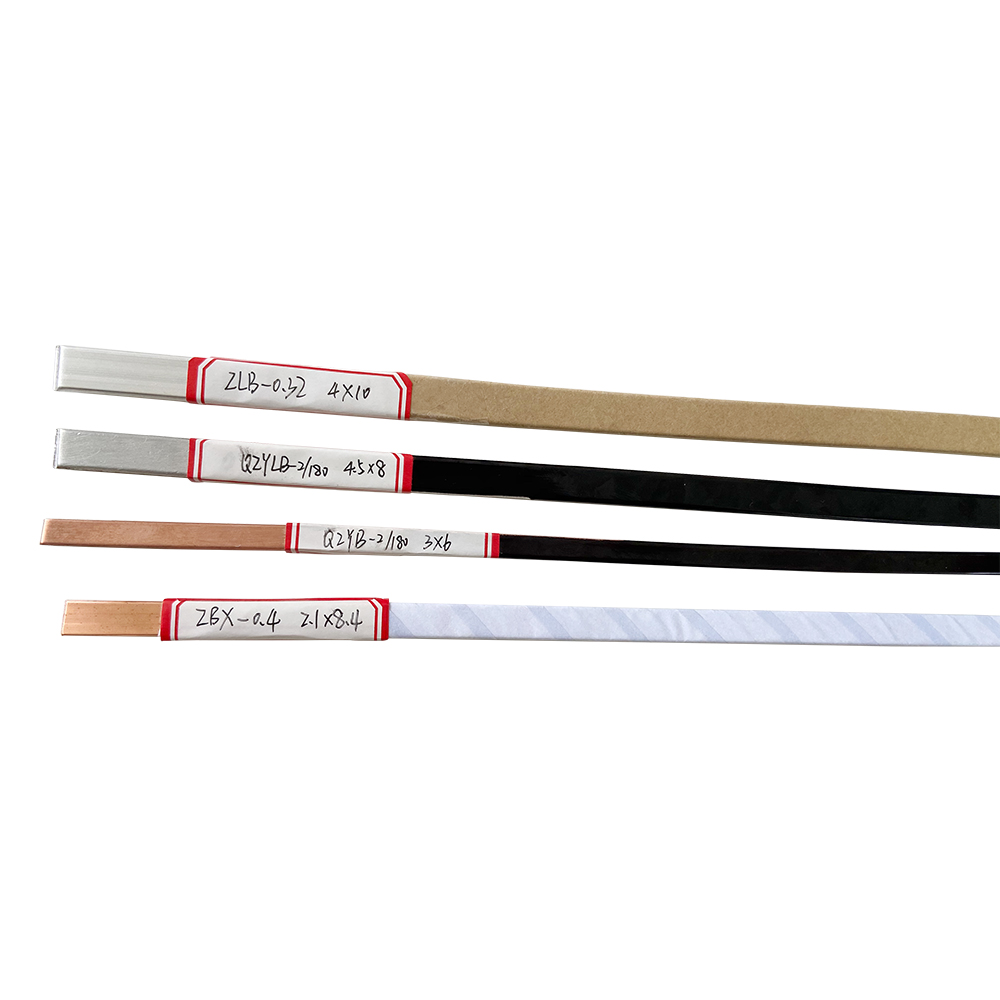

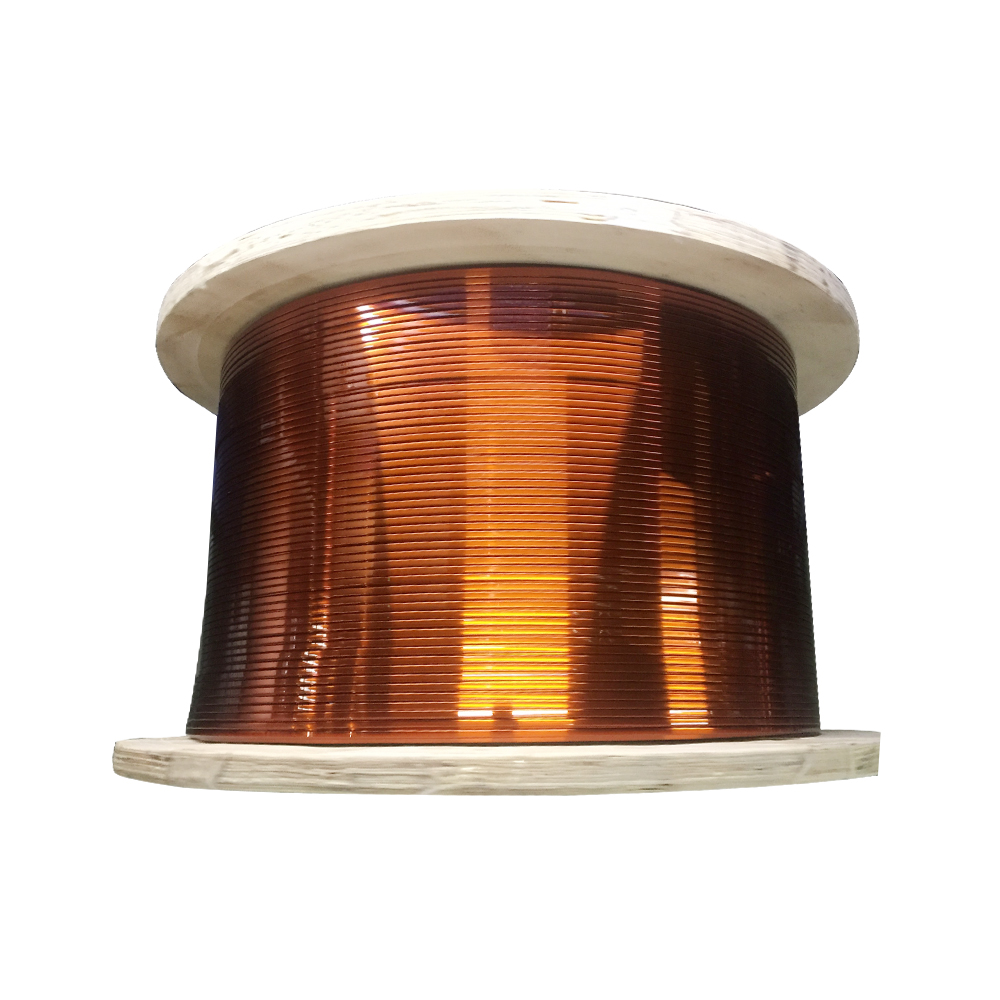

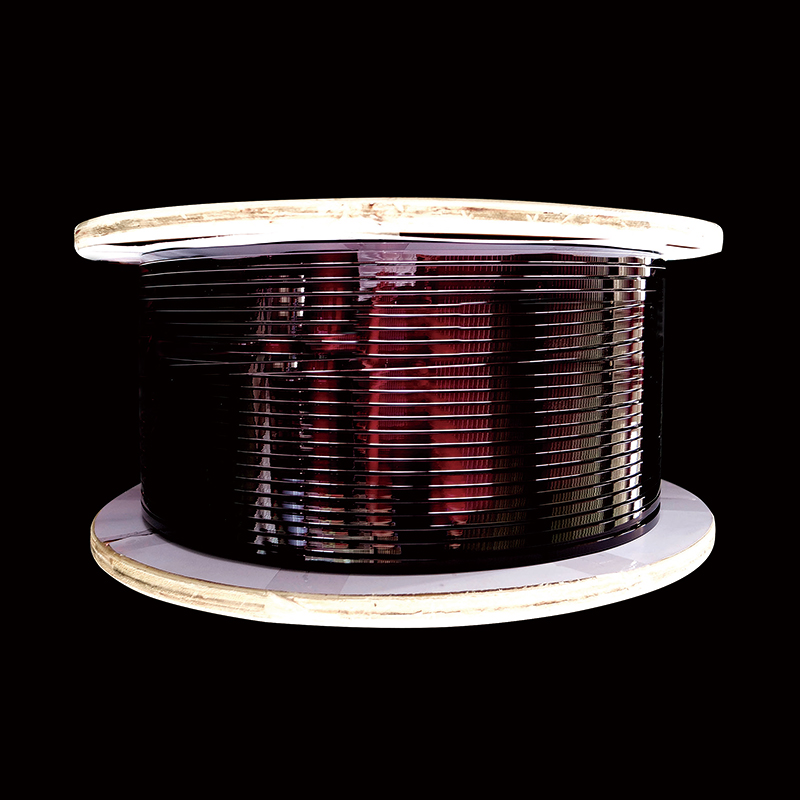

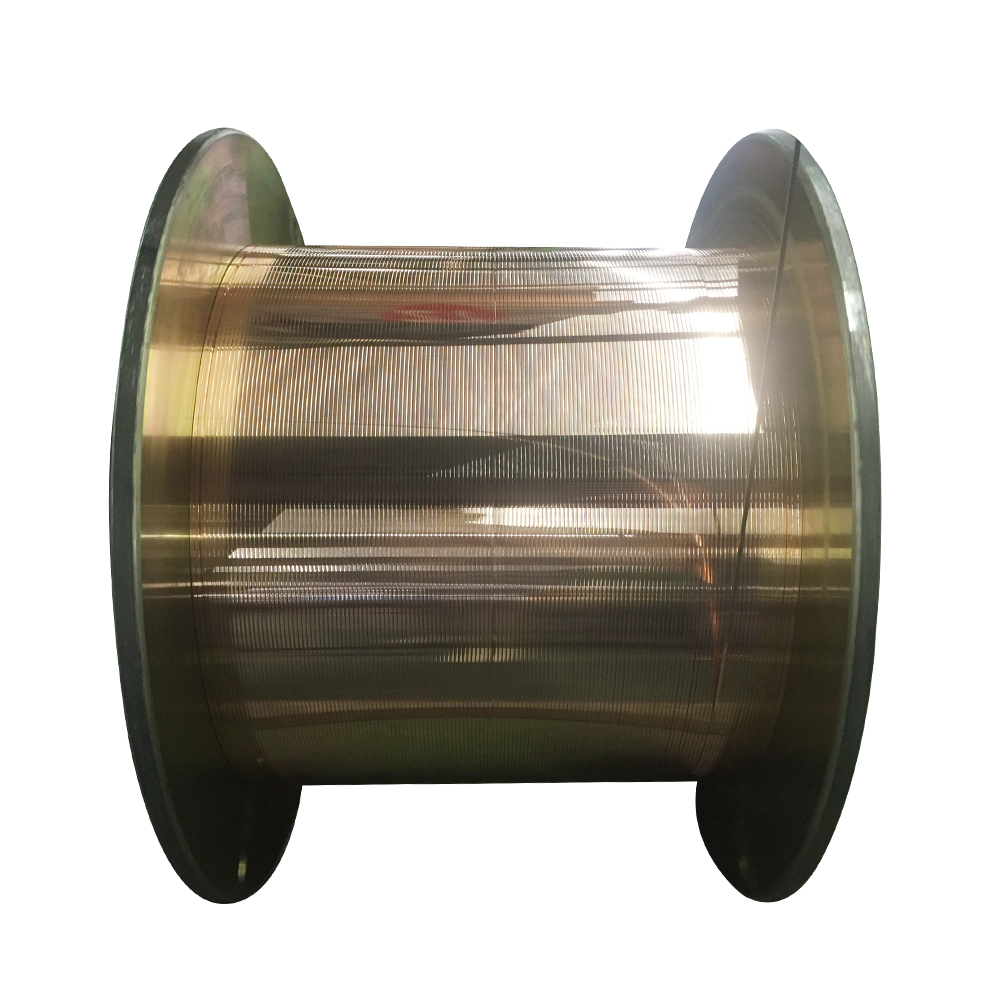

يتكون السلك المسطح المطلي بالمينا من النحاس الخالي من الأكسجين أو قضبان الألومنيوم الكهربائية ، والتي يتم سحبها أو بثقها بواسطة قالب المواصفات ، وتستخدم بشكل أساسي في لفات المعدات الكهربائية مثل المحولات والمفاعلات وما إلى ذلك ، وفقًا للطلاء العازل المختلف ، يمكن تقسيمها إلى 6 فئات:
120 بولي فينيل أسيتال / بولي فينيل أسيتال نحاس مطلي بالمينا (ألومنيوم) أسلاك مسطحة - QQ / QQN
130 سلك مسطح مطلي بالبوليستر - QZ
155 الأسلاك المسطحة المطلية بالمينا البوليستر المعدلة- QZG
180 أسلاك مسطحة من النحاس المطلي بالمينا (الألومنيوم) بوليستر - QZY
200 بوليستر إيميد / بولي أميد إيميد مركب من النحاس المطلي بالمينا (ألمنيوم) أسلاك مسطحة - Q (ZY / XY)
220 سلكًا من النحاس المطلي بالمينا (الألومنيوم) من مادة البولي أميد - QXY
نطاق الإنتاج
سمك الموصل - أ: 0.80-5.60 مم
عرض الموصل - ب: 2.00-16.00 مم
نسبة عرض الموصل: 20: 1
مادة موصل
يتوافق السلك النحاسي الناعم المسطح من الأسلاك المسطحة المطلية بالمينا مع أحكام GB5584 2-2009 ، عند 20 ℃ ، المقاومة ≤0.017241Ω.mm² / m， وفقًا لمتطلبات القوة الميكانيكية المختلفة.
يتوافق سلك الألمنيوم الناعم المسطح من الأسلاك المسطحة المطلية بالمينا مع أحكام GB5584.3-2009 ، عند 20 ℃ ، المقاومة 0.02801Ω.mm² / m. وفقًا لمتطلبات العزل المختلفة ، يمكن اختيار فيلم رقيق من 0.06 إلى 0.11 مم أو فيلم سميك من 0.12 إلى 0.17 مم ، سمك طبقة ذاتية اللصق من السلك المسطح المطلي بالمينا الساخنة يكون بشكل عام من 0.03 إلى 0.06 مم. تقوم شركتنا بمراقبة السماكة باستخدام مقياس فقدان العزل الكهربائي.
تتراوح سماكة طبقة اللصق الذاتي للسلك المسطح المصقول الساخن اللاصق بشكل عام من 0.03 إلى 0.06 مم. تراقب شركتنا السماكة بمقياس فقدان العزل الكهربائي.
المقياس التقني
| فئة الأسلاك المطلية بالمينا | المستوى الحراري | أداء | اساسي | أساس تجريبي |
بولي فينيل أسيتال / أسيتيل ذاتي اللصق QQ / QQN | 120 | أداء جيد لمقاومة زيت المحولات والخدش ومرونة ممتازة والتصاق ومقاومة جيدة للتحلل المائي. بالإضافة إلى خصائص سلك الأسيتال ، يمكن تعزيز قوة اللصق للمنتج عن طريق التسخين. | غب / T 7095.2-2008 IEC60317-18: 2004 غب / T 6758.1-2007 IEC 60851-5 | GB / T 4074 IEC 60851 GB / T 4074 IEC 60851 |
البوليستر QZ | 130 | قوة ميكانيكية عالية ، مقاومة جيدة للخدش ، أداء كهربائي جيد. | غب / T 7095.2-2008 IEC 60317-11: 2005 | GB / T 4074 IEC 60851 |
بوليستر معدل QZ (G) | 155 | مقاومة جيدة للصدمات ، قوة ميكانيكية عالية ، مقاومة كهربائية ومقاومة جيدة للمذيبات. | غب / T 7095.3-2008 IEC60317-16: 1990 | GB / T 4074 IEC 60851 |
بوليستر ايميد QZY | 180 | مقاومة للحرارة ، مقاومة جيدة للمذيبات الكيميائية ، ومقاومة الصدمات الحرارية | غب / T 7095.4-2008 IEC60317-28: 1990 | GB / T 4074 IEC 60851 |
طبقة مركّبة من إيميد بوليستر / بوليامي-ديميد س (ZY / XY) | 200 | خصائص شاملة جيدة ، مثل مقاومة المبردات ومقاومة المذيبات ومقاومة الإشعاع | غب / T 7095.6-2008 IEC60317-29: 1990 | GB / T 4074 IEC 60851 |
مادة البولي أميد QXY | 220 | مقاومة جيدة للمذيبات الكيميائية | GB / T 7095.1 | GB / T 4074 IEC 60851 |
كالآتي:
C1Rp0.2 (100 ~ 180) نيوتن / مم² ， C2Rp0.2 (＞ 180 ~ 220) نيوتن / مم² ， C3Rp0.2 (＞ 220 ~ 260) نيوتن / مم².
يمكننا التصنيع وفقًا للمواصفات الفنية المقدمة من العملاء.
| نموذج | اسم | نطاق مواصفات الإنتاج |
| QQB | 120 أسيتال / سلك مسطح مطلي بالمينا أسيتال ذاتي اللصق | أ: 0.80-5.60 ملم ب: 2.00-16.00 ملم |
| QZB | 130 سلك مسطح مطلي بالبوليستر | أ: 0.80-5.60 ملم ب: 2.00-16.00 ملم |
| QZ (G) ب | 155 سلك مسطح مطلي بالبوليستر معدل | أ: 0.80-5.60 ملم ب: 2.00-16.00 ملم |
| QZYB | 180 سلك مسطح مطلي بالمينا البوليستر إيميد | أ: 0.80-5.60 ملم ب: 2.00-16.00 ملم |
| QYB | 220 سلك مسطح مطلي بالبولي أميد إيميد | أ: 0.80-5.60 ملم ب: 2.00-16.00 ملم |
| س (ZY / XY) ب | 200 بوليستر إيميد / سلك مسطح مطلي بالمينا بولي أميد | أ: 0.80-5.60 ملم ب: 2.00-16.00 ملم |
| QQBN | 120 سلك مسطح مصقول من مادة البولي فينيل أسيتال ذاتية اللصق | أ: 0.80-5.60 ملم ب: 2.00-16.00 ملم |
| فيلم الطلاء | سماكة عزل طبقة الطلاء: δ مم |
| الصف 1 | 0.06-0.11 |
| الصف 2 | 0.12 - 0.17 |
| فيلم الطلاء | دقيقة.قيمة جهد الانهيار (القيمة الفعالة): V | |
| درجة حرارة الغرفة | درجة حرارة عالية | |
| الصف 1 | 1000 | 750 |
| الصف 2 | 2000 | 1500 |
